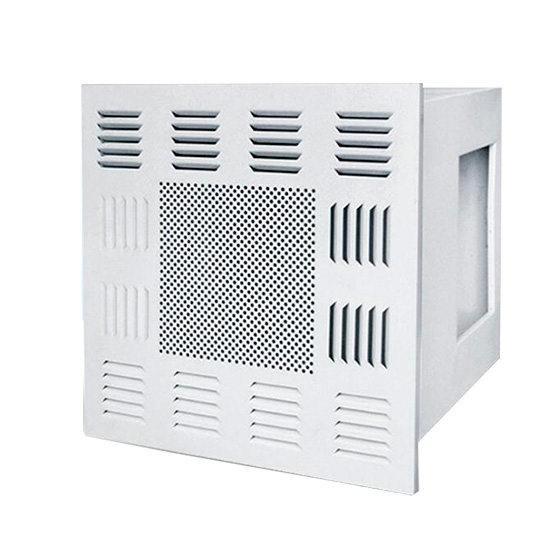

Высокоэффективный воздухораспределитель с жидкостным уплотнением представляет собой усовершенствованную версию стандартного воздухораспределителя. Для повышения герметичности и надежности в конструкции используется специальный гелевый уплотнитель в канавке, который плотно прилегает к ножевому фланцу корпуса, образуя воздухонепроницаемое соединение.
Устройство оснащено портом для тестирования PAO и обладает рядом преимуществ, включая превосходную герметичность, эстетичный внешний вид, простую конструкцию и легкий монтаж.
Оборудование широко применяется в зонах с требованиями к очистке воздуха, таких как биологические лаборатории, фармацевтические производства, медицинские учреждения и предприятия пищевой промышленности.
Конструктивные особенности
-
Материал корпуса: холоднокатаная сталь с эмалевым покрытием или нержавеющая сталь 201/304/316 (на выбор)
-
Варианты подвода воздуха:
-
Боковой подвод с боковым фланцем и нижним диффузором
-
Верхний подвод с верхним фланцем и нижним диффузором
-
-
Конфигурация фланца: квадратный или круглый
-
Регулировка расхода воздуха:
-
Квадратная ручная регулирующая решетка
-
Круглый ручной регулирующий клапан
-
Нижняя регулирующая решетка
-
-
Типы выходных решеток:
-
Перфорированная стальная панель
-
Перфорированная/жалюзийная стальная панель
-
Сетчатая выравнивающая мембрана
-
Ламинарная решетка
-
Технические характеристики
| Параметр | Модель 1 | Модель 2 | Модель 3 | Модель 4 |
|---|---|---|---|---|
| Расход воздуха (м³/ч) | 500 | 1000 | 1500 | 2000 |
| Размер диффузора Ш×Г×В (мм) | 500×500×16 | 675×675×16 | 735×855×16 | 735×1100×16 |
| Размер корпуса Ш×Г×В (мм) | 455×455×400 | 630×630×400 | 690×810×400 | 690×1055×400 |
| Размер ВЕФ фильтра (мм) | 395×395×93 | 570×570×93 | 630×750×93 | 630×995×93 |
| Эффективность фильтрации | 99,995%@0,3мкм (H14)
99,9995%@0,12мкм (U15) 99,99995%@0,12мкм (U16) |
Аналогично | Аналогично | Аналогично |
| Размер фланца Ш × Г (мм) | 200×200 | 320×200 | 400×200 | 500×200 |
