Ламинарные укрытия для чистых помещений

Ламинарное укрытие — это локальная чистая зона, которая создаёт вертикальный однонаправленный поток воздуха класса А (ISO 5) непосредственно над рабочей областью, не требуя перестройки всего помещения. ООО «ГПЦ» проектирует и производит ламинарные укрытия для фармацевтических, микробиологических и электронных производств, где стерильность нужна точечно — над конвейером, линией розлива, столом сборки или участком взвешивания.

Принцип работы

Фильтровентиляционные модули (ФВМ), установленные в верхней части укрытия, забирают воздух из помещения, прогоняют его через фильтры HEPA (H13–H14) или ULPA (U15–U16) и подают вниз ровным ламинарным потоком с постоянной скоростью 0,36–0,54 м/с. Загрязнённый воздух вытесняется вниз и в стороны — за пределы защитной зоны. Результат — концентрация частиц ≥0,5 мкм в рабочей области не превышает 3 520 на м³, что соответствует классу ISO 5 по ГОСТ Р ИСО 14644-1.

Конструкция

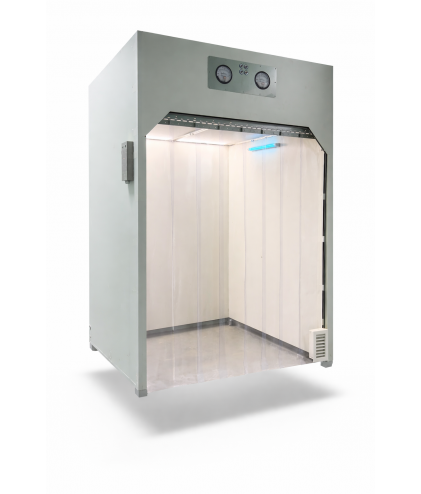

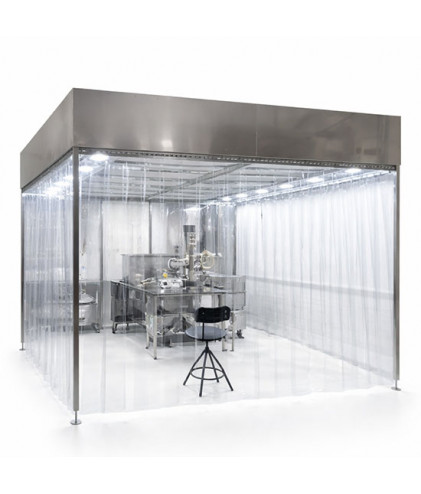

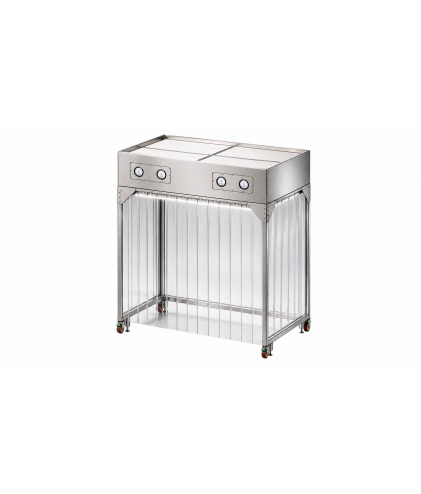

Каркас выполнен из нержавеющей стали AISI 304 с гладкой полированной поверхностью, на которой не задерживаются частицы и не образуется биоплёнка. Боковые стенки закрываются антистатическими ПВХ-ламелями внахлёст — они ограничивают турбулентность по периметру и при этом пропускают персонал без дверей. Свободная часть потолка между модулями ФВМ закрыта стальными панелями. Вдоль каркаса монтируются гнёзда для рабочего освещения и бактерицидных УФ-ламп, обеспечивающих обеззараживание поверхностей в межсменные интервалы.

Типовые и индивидуальные решения

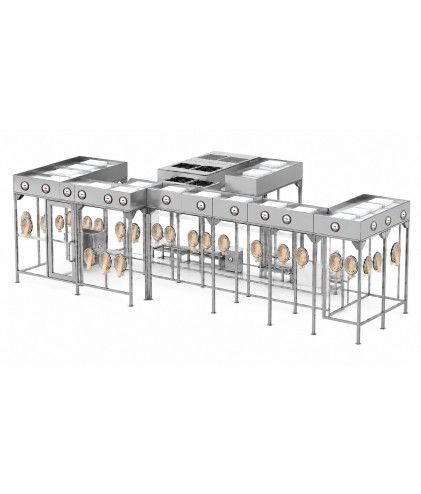

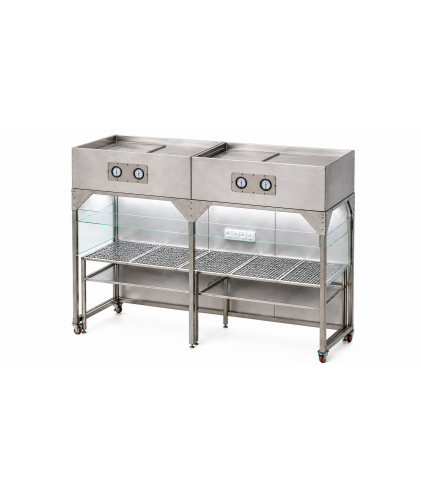

Мы выпускаем ламинарные зоны стандартных размеров под типовые линии и можем спроектировать укрытие под нестандартную компоновку: по длине, ширине, высоте подвеса ФВМ, количеству фильтров, классу фильтрации и типу ограждений (ПВХ-ламели, жёсткие стеклянные панели, комбинированные). Каждая конструкция поставляется с паспортом, актом аэродинамических испытаний и протоколом подтверждения класса чистоты.

Заказ

Для расчёта отправьте габариты рабочей зоны, требуемый класс чистоты и описание технологического процесса — инженер подберёт конфигурацию, комплектацию ФВМ и фильтров, просчитает стоимость и сроки изготовления.
